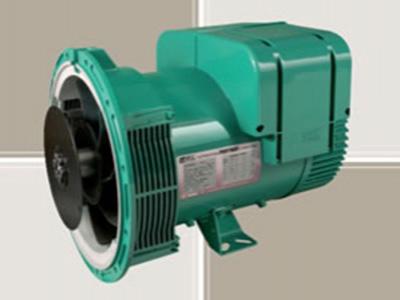

Alternator Leroy Somer

Alternator Leroy Somer RISE Power dirancang khusus dan disesuaikan untuk aplikasi di industri kelautan, persewaan dan telekomunikasi, dan lain-lain.
Alternator Leroy Somer (LSA) mematuhi standar dan peraturan internasional, seperti IEC 60034, NEMAMG 1.22, ISO 8528/3, CSA, UL 1446, peraturan kelautan, dan banyak lagi. Selain itu, dia dirancang dan diproduksi di lingkungan bersertifikat ISO9001.

Kinerja Listrik Superior
1. Isolasi Kelas H
2. Winding yang dapat dihubungkan kembali 12-kawat, pitch 2/3, tipe no.6 standar.
3. Rentang tegangan:
50Hz: 220V-240V dan 380V-415V (440V)
60Hz: 208V-240V dan 380V-480V
4. Efisiensi tinggi dan kapasitas starting motor
5. Tegangan lainnya dimungkinkan dengan winding opsional:
-50Hz: 440V (no.7), 500V (no.9), 690V (no.10 or 52)
-60Hz: 380V and 416V (no.8), 600V (NO.9)
6. Distorsi harmonik total kurang dari 2% (beban penuh).
7. R 791 penekanan interferensi sesuai standar EN 55011 kelompok 1 kelas B untuk zona Eropa (tanda CE)

Sistem Eksitasi dan Regulasi Sesuai dengan Aplikasi
Excitation system Regulation options
Voltage regulator(AVR) SHUNT AREP C.T. Current transformer for connecting modules in parallel R731 3-phase sensing P Renmole voltage potentiometer
R220 Std - - - -
R438
Std √ √ √

(Akurasi tegangan AVR ±1%: - ; Kemungkinan adaptasi: √)

Sistem Perlindungan
1. Tingkat perlindungan Alternator Leroy Somer (LSA) 40 adalah IP23.
2. Alternator Leroy Somer memiliki perlindungan winding standar untuk lingkungan yang bersih dengan kelembaban relatif ≤ 95%, termasuk lingkungan kelautan.

Pilihan
Saringan pada inlet udara dan outlet udara (IP44);
Perlindungan winding untuk lingkungan yang keras dengan kelembaban relatif lebih dari 95%;
Pemanas ruang;
Perlindungan termal untuk winding stator.

Struktur Mekanik yang Diperkuat Menggunakan Pemodelan Elemen Terbatas
1. Rakitan kaku yang kompak untuk menahan getaran generator dengan lebih baik.
2. Rangka baja
3. Versi bantalan ganda dan bantalan tunggal yang dirancang agar sesuai dengan mesin panas yang tersedia secara komersial.
4. Perimbangan setengah kunci
5. Bantalan yang diminyaki secara permanen.
6. Arah standar rotasi: searah jarum jam saat melihat ujung drive.

Kotak Terminal yang Dapat Diakses
1. Akses mudah ke AVR dan koneksi.
2. Blok terminal 8 arah untuk menghubungkan kembali tegangan.
3. Lubang yang terisi untuk kelenjar kabel.

Hak Cipta 2004: MOTEURS LEROY-SOMER
LEROY-SOMER berhak mengubah desain, spesifikasi teknis dan dimensi produk yang ditunjukkan dalam dokumen ini. Deskripsinya tidak dapat dianggap kontraktual. Nilai yang ditunjukkan adalah nilai tipikal.

Spesifikasi Alternator Leroy Somer
MODEL 400V/50Hz/3Ph 400V/50Hz/3Ph 400V/50Hz/3Ph
1500RPM Beban kontinyu/40℃ Siaga / 40℃ Siaga / 27OC
WDG6 Timbal kW kVA kW kVA kW kVA
LSA40 VS1 J6-4 12 8 10 8.4 10.5 8.8 11
LSA40 VS2 J6-4 12 10 12.5 10.8 13.5 11.2 14
LSA40 S3 J6-4 12 12 15 12.8 16 13.2 16.5
LSA40 S4 J6-4 12 14 17.5 15.2 19 15.6 19.5
LSA40 M5 J6-4 12 16 20 18.2 21.5 17.6 17.6
LSA40 L7 J6-4 12 18.4 23 19.2 24 20 20
LSA 42.2 VVS J6-4 12 6.4 8

8 10
LSA42.2 VS0 J6-4 12 8 10

10 12
LSA42.2VS1 J6-4 12 10 12.5

12 15
LSA4.2 VS2 J6-4 12 12 15

14 18
LSA42.2 S4 J6-4 12 14 17.5 16 20 16.8 21
LSA42.2 S5 J6-4 12 16 20 19.2 24 20 25
LSA42.2 M6 J6-4 12 18.4 23 21.6 27 22.4 28
LSA42.2 M7 J6-4 12 21.6 27 24 30 24.8 31
LSA42.2 L9 J6-4 12 25.2 31.5 26.72 33.4 28 35
LSA43.2 S1 J6-4 12 28 35 32 40 36 45
LSA43.2 S15 J6-4 12 32 40 35 44 38 47
LSA43.2 S25 J6-4 12 36 45 4539 49 42 52
LSA43.2 S35 J6-4 12 42 53 5345 56 46 58
LSA43.2 M45 J6-4 12 48 60 6050 63 53 66
LSA43.2 L65 J6-4 12 56 70 59 74 62 77
LSA43.2 L8 J6-4 12 64 80 67 84 70 88
LSA 44.2 VS3 J6-4 12 72 90 76 95 80 100
LSA44.2 VS45 J6-4 12 84 105 88 110 93 116
LSA44.2 S7 J6-4 12 100 125 105 131 110 138
LSA44.2 S75 J6-4 12 108 135 114 143 120 150
LSA44.2 M95 J6-4 12 120 150 125 156 132 165
LSA44.2 L12 J6-4 12 132 165 136 170 140 175
LSA46.2 M3 J6-4 12 144 180 156 195 162 203
LSA46.2 M5 J6-4 12 160 200 171 214 178 223
LSA 46.2 L6 J6-4 12 200 250 208 260 220 275
LSA 46.2 L9 J6-4 12 224 280 232 290 240 300
LSA 46.2 VL12 J6-4 12 252 315 362 327 273 341
LSA47.2 VS1 J6-4 12 280 350 302 377 314 392
LSA 47.2 VS2 J6-4 12 300 375 324 405 336 420
LSA47.2 S4 J6-4 12 328 410 344 430 360 450
LSA47.2 S5 J6-4 12 328 455 377 471 400 500
LSA47.2 M7 J6-4 12 364 500 436 545 456 570
LSA47.2 M8 J6-4 12 400 550 460 575 480 600
LSA47.2 L9 C6S/4 6 480 600 504 630 528 660
LSA49.1 S4A C6S/4 6 500 625 525 656 550 686
LSA49.1 S4 C6S/4 6 528 660 554 693 580 725
LSA49.1 M6 C6S/4 6 580 725 608 760 640 800
LSA49.1 65M C6S/4 6 600 750 630 787 660 825
LSA49.1 M75 C6S/4 6 640 800 672 840 704 880
LSA49.1 L9 C6S/4 6 704 880 736 920 768 960
LSA49.1 L10 C6S/4 6 728 910 764 955 800 1000
LSA50.2 S3 C6S/4 6 800 1000 840 1050 896 1120
LSA50.2 S4 C6S/4 6 832 1040 876 1095 916 1145
LSA50.2 M6 C6S/4 6 1000 1250 1052 1315 1100 1375
LSA50.2 L7 C6S/4 6 1080 1350 1136 1420 1188 1485
LSA50.2 L8 C6S/4 6 1200 1500 1260 1575 1320 1650
LSA50.2 VL10 C6S/4 6 1312 1640 1376 1720 1440 1800
LSA51.2 S55 C6S/4 6 1440 1800 1512 1890 1584 1980
LSA51.2 M60 C6S/4 6 1600 2000 1680 2100 1760 2200
LSA51.2 L70 C6S/4 6 1720 2150 1804 2255 1892 2365
LSA51.2 VL85 C6S/4 6 1800 2250 1888 2360 1980 2475
LSA51.2 VL90 C6S/4 6 2000 2500 2100 2625 2200 2750

Catatan: Alternator Leroy Somer LSA42.2VVS-VS2 hadir tanpa kotak terminal
