Pengantar

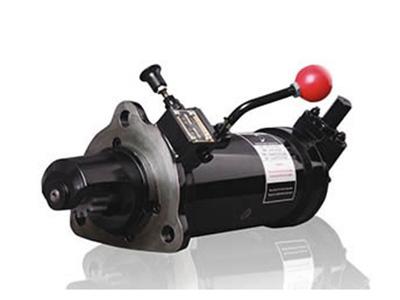

Spring starter menggunakan disc spring sebagai media penyimpan energi. Spring dikompres secara manual dan kemudian energi dilepaskan dengan cepat ke roda gila mesin diesel untuk menyalakan mesin. Tidak ada konsumsi energi dan emisi polusi selama proses ini.
Dipasang pada mesin diesel, spring starter tidak memerlukan baterai penyimpanan, tangki udara tekan,aktuator hidrolik, nilai kontrol, kabel atau jaringan pipa. Dia menggunakan agen anti-aus pelumas padat yang unggul. Oleh karena itu, tidak ada percikan atau radiasi yang muncul saat bekerja. Hal ini membuat spring starter cocok untuk digunakan pada saat-saat sensitif terhadap percikan api atau sulit untuk menerapkan perawatan peralatan.
Aplikasi
1. Penggunaan Industri Umum
Spring starter dapat berfungsi sebagai sistem starting pencadangan saat dipasang di set generator darat atau laut,mesin pertambangan, mesin konstruksi, serta drainase pertanian dan mesin irigasi.
2. Lingkungan Khusus
Spring starter juga bisa berfungsi di tambang batubara, ladang minyak, atau pabrik kimia.
3. Kondisi Darurat
Spring starter bisa digunakan di peralatan pemadam kebakaran, kapal penyelamatan, serta peralatan drainase dan catu daya. Dia juga digunakan untuk beberapa keperluan militer.
Fitur
1. Spring starter kami mampu memenuhi kebutuhan starting mesin diesel dengan displacement 3-19 liter. Dia dapat beradaptasi dengan lingkungan kerja yang berbeda, namun di daerah dingin yang parah, alat starting tambahan diperlukan.
2. Pemasangan spring starter sesuai dengan standar SAE.
3. Arah winding bisa disesuaikan untuk mencapai sudut belitan yang optimal.

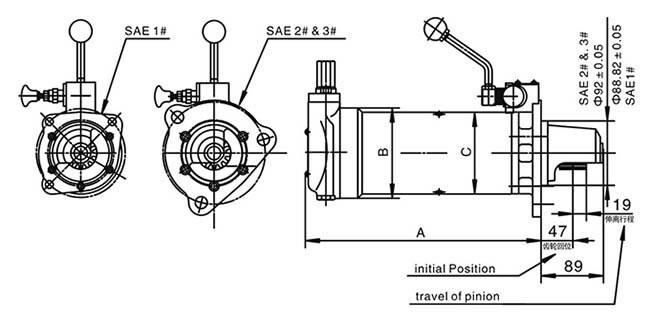

Gambar Garis Besar
1. Posisi Awal
2. Perjalanan Pinion

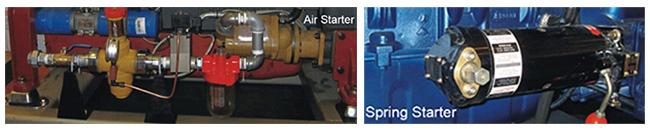

Perbandingan Spring Starter dan Air Starter
Struktur dan pemasangan spring starter jauh lebih sederhana daripada air starter. Juga, tangki udara bertekanan tidak diperlukan.
| DL Spring Starter | HD | HDP | SHD | HDP-2 | HDC | |
| BebanBerat | TipeLebihBerat | BebanEkstraBerat | Tipe LebihBerat 2 | PembalikanBeban Berat | ||
| 1100 | 2100 | 3100 | 4100 | 5200 | ||
| Memasangflens | SAE# | 1,2&3 | 1,2&3 | 1,2&3 | 1,2&3 | 1,2&3 |
| Displacement mesin | L/silinder & Jumlahsilinder maksimal | 1.4&6 | 1.7&6 | 2.5&6 | 2.1&6 | 1.4&6 |
| 1.4&8 | 2.0&8 | 1.7&8 | ||||
| Torsi driving | Nm | 126 | 126 | 167 | 126 | 126 |
| Torsi winding maksimal | Nm | 100 | 100 | 100 | 100 | 100 |
| Winding turns | / | 2+8 | 2+11 | 2+15 | 2+13 | 2+8 |
| Panjang A | mm | 288 | 332 | 368 | 368 | 288 |
| Diameter B | mm | 130 | 130 | 143 | 130 | 130 |
| Diameter C | mm | 117 | 117 | 133 | 117 | 117 |
Catatan: Spring starter umumnya dilengkapi dengan perangkat yang saling terkait untuk pencegahan misoperasi.
Aplikasi Khas

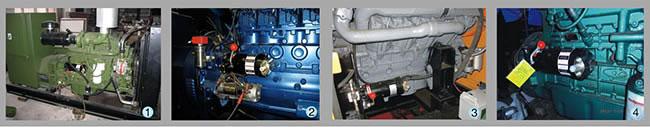

| NomorGambar | 1 | 2 | 3 | 4 |
| Model Mesin | Cummins B, C, L | Weichai 226B,WP6/4 | Huachai F8L513/413, 1015 | Yuchai YC6T/B, 4D/F |
| Seri Starter | 1100,2100,4100 | 1100,2100 | 2100,4100, 3100 | 1100,2100,3100 |
| SAE# | 1,2,3 | 1 | 1,2,3 | 1,2,3 |
| Flywheel Housing | 1 atau 2 Starter Bore | 1 atau 2 Starter Bore | 1 atau 2 Starter Bore | 1 atau 2 Starter Bore |

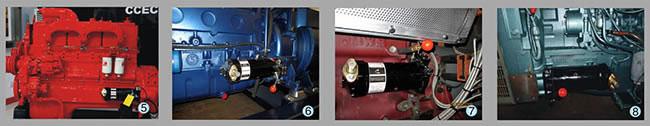

| Picture No. | 5 | 6 | 7 | 8 |
| Model Mesin | Cummins NT | Weichai WD10, WD12 | TBD234 V6, V8, V12 | Hangzhou WD615/415 |
| Seri Starter | 3100 | 2100,4100 | 2100,4100, | 2100,4100 |
| SAE# | 3 | 1 | 1 | 1 |
| Rangka Roda Gila | 1 atau 2 Starter Bore | 1 atau 2 Starter Bore | 1 atau 2 Starter Bore | 1 atau 2 Starter Bore |

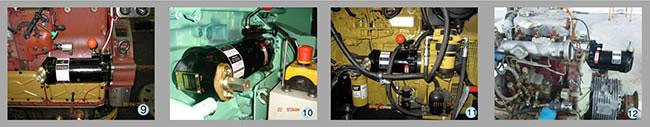

| Nomor Gambar | 9 | 10 | 11 | 12 |
| Model Mein | Shangchai 6135, G128 | VOLVO D7A | CAT C4.4 | Changchai 380-485 |
| Seri Starter | 2100,4100 | 1100 | 1100,2100 | 5200 |
| SAE# | 1 | 1 | 1 | 1 |
| Rangka Roda Gila | 1 atau 2 Starter Bore | 1 atau 2 Starter Bore | 1 atau 2 Starter Bore | 1 atau 2 Starter Bore |
Catatan:
1. Orientasi kepala spindle starter bisa disesuaikan dengan jenis mesinnya.
2. Jumlah roda gigi drive spring starter dapat bervariasi dengan roda gigi lingkaran roda gila mesin yang akan di-start.
3. Menurut desain rangka roda gigi mesin bore tunggal atau ganda, spring starter bisa dijadikan pencadangan untuk motor listrik. Dia juga dapat berfungsi sebagai sumber starting primer atau sekunder selama keadaan darurat.
